PERENCANAAN TOPOLOGI JARINGAN

PENGERTIAN
Topologi Jaringan Sebuah LAN dapat diimplementasikan dengan berbagai macam topologi. Topologi yang di maksud di sini merupakan struktur jaringan fisik yang digunakan untuk mengimplementasikan LAN tersebut. Topologi dasar yang bisa digunakan dalam jaringan komputer adalah:

• Topologi Bus (Linear)
• Topologi Ring (Cincin)
• Topologi Star (Bintang)
• Topologi Tree (Pohon)
• Topologi Mash (web)

LATAR BELAKANG
merencanakan jaringan yang kita buat agar lebih mudah mengimplementasikan dengan topologi yang kita inginkan

TUJUAN
merencanakan dan menggambarkan topologi yang ingin kita buat.

PELAKSANAAN

 TOPOLOGI START
Keuntungan topologi jaringan model bintang:
 Topologi ini didesain di mana setiap node (file server, workstation dan perangkat lainnya) terkoneksi ke jaringan melewati sebuah hub atau konsentaror. Data yang terkirim ke jaringan akan melewati hub/konsentrator sebelum melanjutkan ke tempat tujuannya. Hub ataupun konsentrator akan mengatur dan mengendalikan keseluruhan fungsi jaringan. dia juga bertindak sebagai repeater/penguat aliran data. Konfigurasi pada jaringan model ini menggunakan kabel twisted pair, dan dapet digunakan bersama kabel koaksial atau kabel fiber optic.

• Mudah di pasang dan mudah dalam pengkabelan.
• Tidak mengakibatkan gangguan pada jaringan ketika akan memasang atau memindahkan perangkat jaringan lainnya.
• Mudah untuk mendeteksi kesalahan dan memindahkan perangkat-perangkat lainnya.

Kekurangan topologi jaringan model bintang:

• Membutuhkan lebih banyak kabel daripada topologi jaringan bus.
• Membutuhkan hub atau konsentrator, dan bilamana hub atau konsentrator tersebut jatuh atau rusak node-node yang terkoneksi tidak terdeteksi.
• Lebih mahal daripada topologi jaringan Bus (linear), karena biaya untuk pengadaan hub dan konsentrator

Protokol-protokol yang menggunakan konfigurasi bintang ini umumnya adalah Ethernet atau LocalTalk. Token Ring menggunakan topologi yang sama dengannya yang di sebut bintang dalam lingkaran (star-wired ring).

• Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
• Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.

TOPOLOGI BUS
Topologi bus diimplemenasikan dengan menggunakan media fisik berupa kabel koaksial. Topologi ini umumnya digunakan untuk jaringan komputer yang terhubung secara sederhana sehingga komputer-komputer yang terlibat di dalamnya bisa berkomunikasi satu sama lainnya. Realisasi dari topologi bus ini adalah adanya sebuah jalur utama yang menjadi penghubung antar komputer. Sebelum mengirim data, NIC (Network Interface Card) komputer pengirim akan melihat dahulu apakah jalur transmisi sedang sibuk atau tidak. Apabila jalur sedang sibuk (sedang digunakan oleh komputer lainnya), maka ia akan menunggu selama beberapa waktu yang acak sebelum mencoba mengirimkan data kembali. Data akan dikirimkan begitu ada indikasi bahwa jalur transmisi sedang digunakan. Hal ini digunakan untuk menghindari terjadinya bentrokan atau tabrakan (coliision) pada transmisi data.

Keuntungan dari topologi Bus adalah:

• Mudah atau sederhana untuk menambahkan komputer ke jaringan ini, hanya perlu memasang konektor baru.
• Tidak perlu banyak menggunakan kabel dibandingkan dengan topologi Star (bintang).
• Pokoknya mudah, percaya deh!

Kekurangan dari topologi Bus (Linear):

• Seluruh jaringan akan mati jika ada kerusakan pada kabel utama.
• Membutuhkan terminator pada kedua sisi dari kabel utamanya.
• Sangat sulit mengidentifikasi permasalahan jika jaringan sedang jatuh/mati.
• Sangat tidak disarankan dipakai sebagai salah satu solusi pada penggunaan jaringan di gedung besar.


TOPOLOGI RING
Bentuk ini merupakan bus jaringan yang ujung-ujungnya dipertemukan kembali sehingga membentuk suatu lingkaran, setiap informasi yang diperoleh diperiksa alamatnya oleh terminal yang dilewati. Jika bukan untuknya, maka informasi akan dilewatkan sampai menemukan alamat yang benar. Pada topologi Ring, salah satu komputer pada jaringan ini berfungsi sebagai penghasil token . Token disini dapat dibayakan sebagai kendaraan yang berfungsi membawa data melalui media fisik. Token akan membawa data melalui jalur transmisi hingga menemukan tujuannya. Sebuah token dapat berada dalam dua jenis keadaan yang berbeda, sedang digunakan, atau sedang bebas. Bila sebuah token berada dalam kondisi sedang digunakan ini berarti token tersebut sedang membawa data. Ini berarti token tersebut sedang digunakan oleh salah satu komputer untuk mengirimkan datanya. Token yang sedang berada dalam keadaan ini akan berkeliling mencari komputer tujuannya. Selama tujuannnya belum ditemukan, token ini akan berada dalam keadaan tersebut. Setelah token menemukan tujuannya, ia kan menyampaikan data yang dibawanya. Kemudian token tersebut akan berada dalam keadaan bebas.Ini berarti token tersebut bisa dibebani dengandata lagi, token tersebut siap untuk membawa data baru. Token yang bebas akan berkeliling lagi untuk menerima tugas untuuk membawa data baru. Keuntungan menggunakan topologi Ring ini adalah kemungkinan terjadinya bentrokan dalam transfer data ditiadakan. Kelemahan penggunaan topologi ini adalah harga implementasinya yang lebih mahal. Selain itu tingkat kesulitan untuk menjaga jaringan bertopologi Ring juga lebih susah. Karenanya bila ada kerusakan maka untuk memperbaikinya kemblai juga susah. Topologi Ring kurang begitu banyak diimplementasikan karena membutuhkan peralatan yang khusus.

• Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
• Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan


TOPOLOGI TREE
Topologi tree merupakan perpaduan antara topologi Bus dan Star, yang terdiri dari kelompok-kelompok dari workstation konfigurasi bintang yang terkoneksi ke kabel utama yang menggunakan topologi Bus. Topologi ini memungkinkan untuk pengembangan jaringan yang telah ada, dan memungkinkan mengonfigurasi jaringan sesuai dengan kebutuhannya.

Keuntungan topologi jaringan model pohon:

• Instalasi jaringan dari titik ketitik pada masing-masing segmen
• Didukung oleh banyak perangkat keras dan perangkat lunak

Kekurangan topologi jaringan model pohon:

• Keseluruhan panjang kabel pada tiap-tiap segmen dibatasi oleh tipe kabel yang digunakan.
• Jika jaringan utama/backbone rusak, keseluruhan segmen ikut jatuh juga.
• Sangat sulit untuk dikonfigurasi dan juga untuk pengkabelannya dibandingkan topologi jaringan model lain.

Kesimpulan
pada tutorial ini kalian akan belajar macam macam topologi

Referensi
https://id.wikipedia.org/wiki/Topologi_jaringan

Read More

PENGENALAN IPV4 DAN CARA PENGGUNAANNYA

PENGERTIAN
Internet Protocol versi 4 (IPv4) adalah versi keempat dari Internet Protocol (IP). Ini adalah salah satu protokol inti dari metode internetworking berbasis standar di Internet , dan versi pertama digunakan untuk produksi dalam ARPANET pada tahun 1983. Ini masih rute paling lalu lintas internet saat ini, [1] meskipun penyebaran berkelanjutan protokol penerus , IPv6 .

LATAR BELAKANG
saya disi ingin memberi  cara penggunan IPv4.kerena kebanyakan orang menggunakan IPv4

TUJUAN
pengunaan ip IPv4 dengan benar

PELAKSANAAN
IPv4 terdiri dari:

• 32bits/4Bytes (karena 1Beyts=255 host
• total 4,294,967,296 hosts didapat dari 255x255x255x255
• Subnet ..... 0 – 32
• Melambangkan jumlah IP dalam subnet tersebut
  dengan rumus 2 (32-x)
•  Subnet 0 berarti semua IP Address
•  Subnet 32 berarti 1 IP Address

contoh:Contoh:
192.168.0.0/24
Netmask : 255.255.255.0
Prefix : /24
IP Network : 192.168.0.0
First HostIP: 192.168.0.1
Last HostIP : 192.168.0.254
Broadcast : 192.168.0.255
HostIP : total IP di dalam Subnet (–) minus 2

Subnet Mask           Prefix  No of IP          host
255.255.255.0           /24         256             254
255.255.255.128       /25         128             126
255.255.255.192       /26         64               62
255.255.255.224      /27          32               30
255.255.255.240      /28          16              14
255.255.255.248      /29           8                6
255.255.255.252     /30            4                 2
255.255.255.254     /31           2                  -
255.255.255.255    /32             1                 -

KESIMPULAN
kenapa IP valid hanya  254 karena dibuat untuk 1 untuk network address dan 1 untuk broadcase

REFERENSI
https://en.wikipedia.org/wiki/IPv4

Read More

PENGENALAN OSI LAYER

PENGERTIAN
osi layer adalah standar komunikasi dalam jaringan komputer.maka dengan  adanya osi layer menyebabkan seluruh alat komunikasi dapat saling berkomunikasi melalui jaringan.Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.

LATAR BELAKANG
karena sekarang semakin bayak perangkat jaringan maka harus dibutuhkan osi layer supaya perangkat satu dengan perangkat lain yang berbeda jenis dapat saling berkomuniasi maka di sini saya ingin berbagi pengetahuan tentang osi layer.

TUJUAN
berbagi pengetahuan tentang osi layer

PENJELASAN
7. Aplication Layer :
Lapisan ke-7 ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dg layanan jaringan.contoh sepeti
1.HTTP (Hyper Text Transfer Protocol )
Protokol yang dipergunakan untuk mentransfer dokumen dan web dalam sebuah web browser, melalui www. HTTP juga merupakan protokol yang meminta dan menjawab antar klien dan server.
2.DNS protokol yang di gunakan untuk memberi nama domain agar mudah di ingat dan di iplementasiaka
3. FTP (File Transfer Protokol)
Protokol internet yang berjalam dalam layer aplikasi yang merupakan standar untuk mentransfer file komputer antar mesin-mesin dalam sebuat jaringan internet.
4. NFS (Network File system)
Jaringan protokol yang memungkinkan pengguna di klien komputer untuk menngakses file melalui jaringan dengan cara yang sama dengan bagaiman penyimpanan lokal yang diaksesnya.
5. POP3 (Post Office Protocol)
Protokol yang digunakan untuk mengambil mail dari suatu mail transfer agent yang akhirnya mail tersebut akan di dowbload kedalam jaringan local.
6. MIME (Multipurpose Internet Mail Exension)
Protokol yang digunakan untuk mengirim file binary dalam bentuk teks.
7. SMB (Server Messange Block)
Protokol yang digunakan untuk mentransfer server-server file ke DOS dan Windows.
8. NNTP (Network News Transfer Protocol)
Protokol yang digunakan untuk menerima dan mengirim newsgroup.
9. DHCP (Dynamic Configuration Protocol)
Layanan yang memberikan no IP kepada komputer yang meminta nya secara otomatis.

6. Presentation Layer :
Lapisan ke-6 ini berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.
protokol yang ada di level ini
1. TELNET
Protokol yang digunakan untuk akses remote masuk ke suatu host, data berjalan secara lain teks.
2. SMTP (Simple Mail Transfer Protocol)
Salah satu protokol yang biasa digunakan dalam pengiriman e-mail di internet atau untuk mengirimkan data dari komputer pengirim e-mail ke server e-mail penerima.
3. SNMP (Simple Network Management Protocol)
Protokol yang digunakan dalam suatu manajemen jaringan.

5. Session layer:
Lapisan ke-5 ini berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
1.NETBIOS
Berfungsi sebagai penyiaran pesan maksud nya memungkinkan user mengirim pesan tunggal secara serempak ke komputer lain yang terkoneksi.
2. NETBEUI (NETBIOS Extended User Interface)
Berfungsi sama dengat NETBIOS hanya sedikit di kembangkan lagi dengan menambahkan fungsi yang memungkinkan bekerja dengan beragam perangkat keras dan perangkat lunak.
3. ADSP (AppleTalk Data Stream Protocol)
Berfungsi protokol ini memantau aliran datadiantara dua komputer dan untuk memeriksa aliran data tersebut tidak terputus.
4. PAP (Printer Access Protocol)
Berfungsi printer Postscript untuk akses pada jaringan AppleTalk dan untuk mengendalikan bagaimana pola komunikasi antar node.
5. SPDU (Session Protokol Data unit)
Berfungsi mendukung hubungan antara dua session service user.

4. Transport layer :
Lapisan ke-4 ini berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
Protokol yang berada dalam lapisan ini :
1. TCP (Trasmission Control Protocol)
Protokol yang menyediakan layanan penuh lapisan transport untuk aplikasi.
2. UDP (User Datagram Protocol)
Protokol connectionless dan proses-to-procces yang hanya menambahkan alamat port, cheksum error control dan panjang informasi data pada layer di atasnya.

3. Network layer :
Lapisan ke-3 ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
Protokol yang berada dalam lapisan ini :
1. IP (Internetworking Protocol)
Mekanisme transmisi yang digunakan untuk menstransportasikan data dalam-dalam paket yang disebut datagram.
2. ARP (Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat IP berdasarkan alamat fisik dari sebuah komputer.
3. RARP (Reverse Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat fisik melalui IP komputer.
4. ICMP (Internet Control Message Protocol)
Mekanisme yang digunakan oleh sejumlah host untuk mengirim notifikasi datagram yang mengalami masalah pada hostnya.
5. IGMP (Internet Group Message Protocol)
Protokol yang digunakan untuk memberi fasilitas message yang simultan kepada group penerima.


2. Data-link layer :
Lapisan ke-2 ini berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
Protokol yang berada dalam lapisan ini :
1. PPP (Point to Point Protocol)
Protokol yang digunakan untuk point to point pada suatu jaringan.
2. SLIP (Serial Line Internet Protocol)
Protokol yang digunakan untuk menyambung serial.

1. Physical layer :
Lapisan ke-1 ini berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

REFERENSI
http://www.diarypc.com

Read More

MENGHITUNG SUBNETTING DENGAN METODE CIDR



PENGERTIAN
subnetting adalah metode yang di gunakan untuk mendapatkan ip sesuai kebutuhan yang kita inginkan agar lebih efisien dan tidak boros ip

LATAR BELAKANG
tidak boros ip karena ip jumlahnya sangat bayak oleh karena itu saya menggunakan subnetting untuk membagi ip sesuai kebutuhan kita

MAKSUD DAN TUJUAN
berbagi cara untuk mensubnetting ip yang kita ingin kita buat sesuai kebutuhan

LATAR BELAKANG
tidak boros ip karena ip jumlahnya sangat bayak oleh karena itu saya menggunakan subnetting untuk membagi ip sesuai kebutuhan kita

MAKSUD DAN TUJUAN
berbagi cara untuk mensubnetting ip yang kita ingin kita buat sesuai kebutuhan

TAHAP PELAKSANAAN
Network address adalah sebuah alamat IP address yang dipakai untuk mewakili dari sekumpulan host yang tergabung dalam sebuah jaringan. Fungsinya adalah untuk menandai sebuah network agar dapat dibedakan dengan network yang lain. Karena fungsinya tersebut, network address juga dipakai untuk mengirimkan paket dari LAN ke LAN atau jaringan satu ke jaringan lain.

Broadcast address adalah alamat yang digunakan sebuah IP address untuk mengirim paket ke semua host yang ada pada sebuah jaringan/LAN. Berbeda dengan network address, broadcast address tidak diperuntukan untuk untuk mengirim paket ke jaringan lain.

Subnet mask adalah bagian IP address yang dapat menggambarkan jumlah host dari sebuah jaringan.
 Contoh dari subnetmask, 255.255.255.0 (subnetmask desimal) kemudian dikonversi ke bilangan binary menjadi 11111111.11111111.11111111.00000000 (subnetmask biner). Pada contoh tersebut bisa kita ketahui terdapat 8 bit angka biner nol, yang berarti jumlah host pada jaringan tersebut adalah 2^8 = 256 host. Karena bilangan tersebut berbentuk binary maka pemangkatan yang digunakan adalah 2.

Classless Inter-Domain Routing (CIDR) merupakan yang dipakai untuk mengalokasikan jumlah alamat yang ada pada blok tertentu. Misal 192.168.0.0/24, pada contoh tersebut yang merupkan CIDR adalah “/24” yang juga sering disebut dengan notasi. Pada kasus ini, bisa kita lihat pula jumlah host yang tersedia. /24 maka jika implementasikan ke bilangan biner menjadi 11111111.11111111.11111111.00000000, dengan melihat bilangan tersebut maka sudah bisa kita ketahui jumlah host yang tersedia.

Host valid / IP valid adalah alamat IP address yang dapat digunakan oleh host. Misal dalam rentang IP address 192.168.1.0/24, maka host jumlah host valid nya adalah 192.168.1.1 – 192.168.1.254. Sedangkan Ip address pertama 192.168.1.0 merupakan Network address dan IP address kedua 192.168.1.255 merupakan broadcast address.
Power of 2. Yang dimaksud dengan power of 2 adalah pemangkatan angka 2 dengan bilang mulai dari nol, 1, 2 dan seterusnya, yang penting bilangan tersebut haruslah angka genap positif. Yang mesti diingat dalam pemangkatan angka 2 adalah sebagai berikut:
2^0 = 1
2^1= 2
2^2=2 x 2 = 4
2^3=2 x 2 x 2 = 8
2^4= 2 x 2 x 2 x 2 = 16
2^5= 2 x 2 x 2 x 2 x 2 = 32
2^6= 2 x 2 x 2 x 2 x 2 x 2 = 64
2^7=2 x 2 x 2 x 2 x 2 x 2 x 2 = 128
2^8=2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 = 256
2^9=2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 = 512
2^10= 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 = 1024
Baiklah, bekal diatas saya rasa sudah cukup untuk mulai berhitung.
A. IP address class C Subnetting
Tentukan IP address yang akan mau disubnetting, misalnya 192.168.1.0/24. Agar lebih mudah memahaminya, saya gunakan CIDR dalam penulisan IP address nya. Sebelum lanjut, saya akan manampilkan CIDR secara lengkap.
Subnet mask         CIDR/Notasi
255.0.0.0                /8
255.128.0.0            /9
255.192.0.0            /10
255.224.0.0            /11
255.240.0.0            /12
255.248.0.0            /13
255.252.0.0            /14
255.254.0.0            /15
255.255.0.0            /16
255.255.128.0         /17
255.255.192.0         /18
255.255.224.0         /19
255.255.240.0         /20
255.255.248.0         /21
255.255.252.0         /22
255.255.254.0         /23
255.255.255.0         /24     ———–> # Awal dari Class C
255.255.255.128     /25
255.255.255.192     /26
255.255.255.224     /27
255.255.255.240     /28
255.255.255.248     /29
255.255.255.252     /30
Setelah itu kita lakukan subnetting terhadap ip private yang termasuk dalam class C.

IP address yang akan kita subnetting adalah 192.168.1.0/24
Subnet mask binner = 11111111.11111111.11111111.00000000
Subent mask decimal = 255.255.255.0
Jumlah Blok = 2^0 = 1
Jumlah host/blokl = 2^8 = 256
Jumlah host valid = 256 – 2 =254
Blok Pertama: (total host 192.168.1.0 s/d 192.168.1.255)
Network address = 192.168.1.0
Host Valid atau IP Valid = 192.168.1.1 s/d 192.168.1.254
Broadcast address = 192.168.1.255

1. Subnet mask binner (SM Binner)
Jumlah bit binner pada IP address adalah 32 bit, yang terbagi atas 4 oktet. Setiap oktet terdiri atas 8 bit yang dibatasi dengan titik atau dot. Berdasarkan CIDR atau notasi yang ditentukan diawal perhitungan tadi, yaitu /24. Maka bisa ditentukan bahwa Subnetmask binner adalah 11111111.11111111.11111111.00000000;

2. Subnet mask decimal (SM Decimal)
Subnet mask desimal merupakan konversi dari subnet mask binner. Karena Subnet mask binner adalah 11111111.11111111.11111111.00000000, maka subnet decimal 255.255.255.0;
3. Jumlah blok
Karena seubnetting ini dilakukan pada kelas C, maka yang merupakan NET ID adalah tiga oktet pertama dan yang merupkan HOST ID. Perlu kita ketahui yang menetukan jumlah blok pada sebuah IP address adalah jumlah bit 1 pada HOST ID. Karena pada HOST ID tidak terdapat bit 1, maka jumlah blok pada ip address tersebut adalah 2^0 = 1.
4. Jumlah host/blok
Cara penghit
ungan jumlah host ini merupakan kebalik dari perhitungan jumlah blok. Untuk mencari jumlah host, yang perlu diperhatikan adalah jumlah bit 0 pada SM Binner diatas. Karena pada SM BInner tersebut terdapat 8 bit 0, maka jumlah host nya adalah 2^8 = 256.
5. Jumlah Host valid atau IP Valid
Jumlah total range IP address diatas adalah 256 yang terdiri atas 192.168.1.0 s/d 192.168.1.255; Untuk menentukan IP valid, maka Jumlah Host – 2 (network address dan broadcast address). Jadi Karena pada ip address terdapat 3 jenis address, yaitu network address, broadcast address, dan IP valid. Maka IP address tersebut dibagi menjadi 3 bagian, yaitu 192.168.1.0 sebagai network address, 192.168.1.255 sebagai broadcast address, dan yang menjadi range IP

valid adalah 192.168.1.1 s/d 192.168.1.254;

KESIMPULAN
sebelum membuat topologi jaringan diharuskan untuk mensubnetting ip.agar ip yang kita gunakan tidak terlalu banyak.

REFERENSI
http://www.pintarkomputer.com
https://id.wikipedia.org/wiki/CIDR

Read More

INSTALL MIKROTIK ROUTER OS DI VIRTUALBOX

PENGERTIAN
 MikroTik RouterOS adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot.

LATAR BELAKANG
  semakain banyak orang menggunakan internet semakin banyak juga perangkat yang di gunakan dan sekarang saya di sini ingin menyampaikan cara menginstall mikrotik os pada virtualbox

TUJUAN
  ingin membagi cara mengistall mikrotik os

ALAT DAN BAHAN
*  satu buah komputer yang sudah di pasang virtualbox karena kita akan menginstall mikroik os di virtualbox
* file iso mikrotik

JANGKA WAKTU
  jangka waktu yang di gunakan sekitar 15 menit

TAHAP PELAKSANAAN


  pertama buka virtualbox kemudian isi nama ..saya disini menggunakan nama mikrotik dan untuk type dan version biarkan default selanjutnya klik next

disini adalah pengaturan ram.default saja karena untuk penginstallan mikrotik  tidak butuh ram bayak kemudian klik next

langsung saja pilih "create a virtual hard disk now" selanjutnya klik next

pada proses ini kita lasngsung klik next aja

pilih Dynamically allocated lalu klik next

langsung next aja

kemudian pilih menu setting

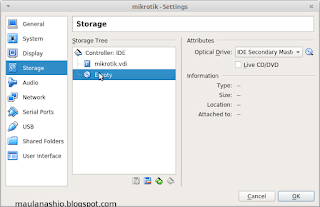

selanjutnya pilih menu storage

dilanjutkan dengan empety

lalu pilih klik gambar cd lalu masukkan iso mikrotiknya klik ok

setelah selesai pengaturan klik start pada menu di atas

klik "a" "i" "y" "y"

remove file iso kemudian enter

untuk masuk login :admin
              pasword   :

KESIMPULAN
jika pengistallan kalian sesuai di atas pasti akan berhasil

REFERENSI
http://www.mikrotik.co.id/

Read More

SETTING ACCES POINT MODEL TL-WA701ND

PENGERTIAN

acces point adalah suatu perangkat jaringan yang membuat jaringan wireless jadi dengan acces point kita tidak perlu mengkoneksikan ke internet dengan menggunakan kabel

LATAR BELAKANG

saya membuat untuk  orang yang ingin menyetting acces point yang bermodel tl-wa701nd

MAKSUD DAN TUJUAN

ingin berbagi cara menyetting acces point yang bermodel TL-WA701ND

ALAT DAN BAHAN

1 buah ap
komputer/laptop

mungkin hanya ini alat yang saya gunakan

JANGKA WAKTU YANG DIGUNAKAN

mungkin waktu yang digunakan maksimal 10-20 menit

TAHAP PELAKSANAAN

pertama saya masuk browser dan menuliskan ip 192.168.0.254
kemudian akan muncul tampilan seperti di bawah ini

dan setelah itu masukkan

user name :admin

 password :admin

dan setelah saya masuk pasti akan muncul tampilan seperti dibawah ini.saya kemudian klik next

dan setelah saya klik next lalu tampilannya akan muncul seperti di bawah ini dan maksud gambar di bawah ini adalah  akan anda jadikan mode apa contohnya: ap,multi ssid,repeter dll seperti gambar dibawah ini kemudian saya klik next

dan setelah itu akan muncul tampilan gambar dibawah ini bermaksud apakah nama ssid anda.dan disini saya menggunakan nama ssid maulanashio123 dan yang dibawahnya adalah apakan anda ingin memberi hostpot sandi atau tidak kemudian saya klik next

tapi saya disi tidak menggunakan sandi lansung klik next

setelah itu pada tampilan dibawah ini disuruh untuk memberikan ip disini saya memberikan ip 192.168.1.15 klik next

setelah itu reboot

klik ok



tunggu sampai selesai

KESIMPULAN
jika melakukanya sesuai prosedur maka akan berhasil untuk mambuat access ponit nya

REFERENS
referensi saya dapat dari diskusi dengan teman-teman



Read More

CARA INSTALL XAMPP 5.5.38 DI LINUX MINT

PENGERTIAN
adalah gratis dan open source cross-platform web server solusi tumpukan paket yang dikembangkan oleh Apache Friends,  terutama terdiri dari Apache HTTP Server , MariaDB basis data , dan juru untuk script yang ditulis dalam PHP dan Perl bahasa pemrograman . [3] [4] XAMPP singkatan Cross-Platform (X), Apache (A), MariaDB (M), PHP (P) dan Perl (P). Ini adalah distribusi yang sederhana, ringan Apache yang membuatnya sangat mudah bagi pengembang untuk membuat server web lokal untuk tujuan pengujian dan penyebaran.

1. APACHE
2. MYSQL
3. PHP
4. PHPMYADMIN
5. PERL
6. FILE ZILLA FTP SERVER
7. MERCURY MAIL TRANSPOT SYSTEM

UNTUK LEBIH MENDALAMINYAhttps://en.wikipedia.org/wiki/XAMPP

LATAR BELAKANG
UNTUK KALIAN YANG INGIN BELAJAR BAHASA PEMROGRAMAN SEPERTI BAHASA YANG TERDIRI DIATAS MAKA KALIAN BUTUH XAMPP UNTUK MENJALANKANYA

TUJUAN
INGIN BERBAGI CARA UNTUK MENGINSTALL XAMPP DI LINUX
ALAT DAN BAHAN
LAPTOP/KOMPUTER
FILE XAMPP
DOWNLOAD DISINI

TAHAP PELAKSANAAN

PERTAMA BUKA TERMINAL DAN KETTIKKAN

"sudo su"

KEMUDIAN MASUKKAN PASSWORD KOMPUTER ANDA

KEMUDIAN KETIKKAN cd LALU MASUKKAN FOLDER DIMANA ANDA MENYIMPAN FILE XAMPP

SETELAH ITU MASUKKAN PERINTAH

chmod +x xampp-linux-x64-5.5.38-2-installer.run

./xampp-linux-x64-5.5.38-2-installer.run

SETELAH ITU TUNGGU SAMPAI MUNCUL TAMPILAN DIBAWAH INI



KEMUDIAN SETELAH SEPERTI  DI ATAS KLIK NEXT KEMUDIAN TUNGGU HINGGA PROSES

INSTALLASI SELESAI SEPERTI TAMPILAN DIBAWAH INI

TAMPILANA DIATAS MENUNJUKAN PROSES INSTALLASI SELESAI
                                 SELAMAT MENCOBA
KESIMPULAN
HARAP TELITI JIKA INGIN MENGINSTALL MENGUNAKAN TERMINAL
MUNGKI JIKA SALAH SEDIKIT PERINTAH YANG ANDA MASUKKAN TETAP
TIDAK BISA

REFERENSI
https://en.wikipedia.org/wiki/XAMPP

                             -----JIKA BELUM PAHAM SILAHKAN KOMEN----



Read More

PENGERTIAN LINUX



PENGERTIAN
 adalah Unix-seperti komputer operasi sistem dirakit di bawah model perangkat lunak bebas dan open source pengembangan dan distribusi. Komponen mendefinisikan Linux adalah kernel Linux sebuah kernel sistem operasi pertama kali dirilis pada tanggal 17 September 1991 oleh Linus Torvalds

                                                  Linus Torvalds

  Linux disebarkan secara luas dengan bebas di bawah lisensi GNU (Genuine
Not Unix = bukan mesin unix) General Public License (GPL) atau lisensi
publik umum yang pertama kali oleh Richard Matius Stallman.

                                           Richard Matius Stallman.
Richard Matius Stallman merupakanfokus asli Free Software Foundation (FSF) pada pertengahan Tahun 1980 yang berawal dari keresahan pembatasan hak (lisensi) penggunaan sebuah perangkat lunak.

  Penamaan GNU GNU (Genuine Not Unix = bukan mesin unix) itu dipilih
karena rancangannya mirip Unix, tetapi berbeda dari UNIX, GNU tidak
mengandung kode-kode UNIX.

 GNU ini digunakan dua bentuk lisensi yang bertujuan untuk melindungi kebebasan secara legal, yakni

1. Copyleft : siapapun yang mendistribusikan ulang program dengan atau
tanpa perubahan harus memberikan kebebasan juga untuk
didistribusikan lagi atau dirubah. Copyleft menjamin setiap
pengguna memiliki kebebasan

1. Non-Copyleft : siapapun yang mendistribusikan atau mengubah harus
mendapat ijin dari pembuat program

Latar belakang
bagi kalian yang baru belajar linux alangkah baiaknya mengetehui sejarah linux  kenapa linux di jadikan open source

Tahap pelaksanaan
Free sofware adalah sebuah bentuk kebebasan, mengacu ke pengguna untuk memakai, mengkopi, mendistribusikan, mempelajari, merubah maupun meningkatkan software tersebut.

Secara detail arti kebebasan itu dijabarkan dalam 4 hal, yakni:
1. bebas menjalankan program (freedom 0)
2. bebas mempelajari program dan mengadaptasi sesuai dengan kebutuhan (freedom 1)
3. bebas mendistribusikan ulang (freedom 2)
4. bebas meningkatkan program dan mempublikasikannya (freedom 3)

Beberapa Distro linux

 Dan masih banyak lagi.banyak juga orang yang mengebangkannaya dan indonesia juga memiliki turunan os linux juga seperti Blankon,garuda dll

Kelebihan
1) Lisensi yang gratis bahkan dapat didownload dan banyak
    ditemukan di internetdengan mudah.
2) Linux bisa berinteraksi dengan sistem operasi lain.
3) Linux mempunyai virtual memori, skalabilitas dan stabil.
4) Linux didukung oleh ribuan programmer di dunia.
5) Paket Linux merupakan satu kesatuan.
6) Linux mulai didukung oleh vendor hardware maupun software di
    dunia meskipun masih kalah dengan Windows.

Kekurangan
1.Sistem operasi yang sulit untuk dipelajari terutama untuk orang yang
   tidak mempunyaidasar komputer yang kuat.
2) Aplikasi yang tersedia belum sebanyak Windows.
3) Sistem operasi yang tidak sepenuhnya berbasis GUI (Graphical User
    Interface).
4) Nama-nama program antara distro satu dengan distro lainnya
    berbeda-beda.


Kesimpulan
bagi kalian yang ingin belajar linux sebaiknya mengetahui sejarah linux supaya tau kenapa linux ada

Referensi
 http://192.168.153.3/data/eBook%20TKJ/Pengenalan%20Sistem%20Operasi%20Linux.pdf

Read More

MENGENAL PERINTAH DASAR LINUX



PENGERTIAN
 perintah dasar linux adalah perintah yang digunakan untuk menjalankan linux contoh:apt-get install "nama file yang mau kita install.dengan perintah dasar linux kalian bisa menjalankanya perintah-perintah lewat terminal

 LATAR BALAKANG
jika kalian menggunakan linux kalian harus tau perintah dasar linux agar memudahkan dalam memakai OS linux

TUJUAN
 mengenal perintah dasar linux

ISI PELAKSANAAN

KESIMPULAN
  perintah dasar linux harus di jalankan melalui terminal. jika perintah tidak berjalan cobalah teliti dalam penulisan apakah sudah benar atau masih salah.

REFERENSI
 WWW.TUNTOR.COM

Read More

PENGERTIAN KOMPUTER

PENGERTIAN
Komputer adalah alat yang dipakai untuk mengolah data menurut prosedur yang telah dirumuskan. Kata computer pada awalnya dipergunakan untuk menggambarkan orang yang perkerjaannya melakukan perhitungan aritmetika, dengan atau tanpa alat bantu, tetapi arti kata ini kemudian dipindahkan kepada mesin itu sendiri

KOMPONEN YANG HARUS ADA DALAM KOMPUTER
 1. Hardware (perangkat keras), Merupakan peralatan fisik dari komputer yang dapat kita lihat dan rasakan. Hardware ini terdiri dari

      Input/Output Device (I/O Device) Terdiri dari perangkat masukan dan
      keluaran, seperti keyboard dan printer.

    Storage Device (perangkat penyimpanan) Merupakan media untuk
     menyimpan data seperti disket, harddisk, CD-I, flash disk dll.

     Monitor /Screen Monitor merupakan sarana untuk menampilkan apa yang
      kita ketikkan pada papan keyboard setelah diolah oleh prosesor. Monitor
      disebut juga dengan Visual Display Unit (VDU).

     Casing Unit adalah tempat dari semua peralatan komputer, baik itu
      motherboard, card, peripheral lain dan Central Procesing Unit
      (CPU).Casing unit ini disebut juga dengan System Unit.

     Central Procesing Unit (CPU) adalah salah satu bagian komputer yang
     paling penting, karena jenis prosesor menentukan pula jenis komputer. Baik
     tidaknya suatu komputer, jenis komputer, harga komputer, ditentukan
     terutama oleh jenis prosesornya.Semakin canggih prosesor komputer,
     maka kemampuannya akan semakin baik dan biasanya harganya akan
     semakin mahal.

2. Software (perangkat lunak), merupakan program-program komputer yang berguna untuk menjalankan suatu pekerjaan sesuai dengan yang dikehendaki. Program tersebut ditulis dengan bahasa khusus yang dimengerti oleh komputer. Software terdiri dari beberapa jenis, yaitu ;

    Sistem Operasi, seperti DOS, Unix, Linux, Novell, OS/2, Windows, Adalah
    software yang berfungsi untuk mengaktifkan seluruh perangkat yang
    terpasang pada komputer sehingga masing-masingnya dapat saling
    berkomunikasi. Tanpa ada sistem operasi maka komputer tak dapat
    difungsikan sama sekali.

     Program Utility, seperti Norton Utility, Scandisk, PC Tools, dll.Program
     utility berfungsi untuk membantu atau mengisikekurangan/kelemahan dari
     system operasi, misalnya PC Tools dapat melakukan perintah format
     sebagaimana DOS, tapi PC Tools mampu memberikan keterang dan animasi
     yang bagus dalam proses pemformatan. File yang telah dihapus oleh DOS
     tidak dapat dikembalikan lagi tapi dengan program bantu hal ini dapat
     dilakukan.

      Program Aplikasi, seperti GL, MYOB, Payroll dll. Merupakan program
      yang khusus melakukan suatu pekerjaan tertentu, seperti program gaji
     pada suatu perusahaan. Maka program ini hanya digunakan oleh bagian
     keuangan saja tidak dapat digunakan oleh departemen yang lain. Biasanya
     program aplikasi ini dibuat oleh seorang programmer komputer sesuai
     dengan permintaan / kebutuhan seseorang / lembaga/ perusahaan guna
     keperluan interennya.

     Program Paket Adalah program yang disusun sedemikian rupa sehingga
     dapat digunakan oleh banyak orang dengan berbagai kepentingan dapat
     digunakan oleh departemen keuangan untuk membuat nota, atau bagian
     administrasi untuk membuat surat penawaran dan lain sebagainya.

     Bahasa Pemrograman, PHP, ASP, dBase, Visual Basic, dll.Merupakan
     software yang khusus digunakan untuk membuat program komputer,
     apakah itu sistem operasi, program paket dll. Bahasa

Pemrograman ini biasanya dibagi atas 3 tingkatan, yaitu ;
o Low Level Language, bahasa pemrograman generasi pertama,bahasa pemrograman jenis ini sangat sulit dimengerti karena instruksinya menggunakan bahasa mesin. Biasanya yang mengerti hanyalah pembuatnya saja.

o Midle Level Language, merupakan bahasa pemrograman tingkat menengah dimana penggunaan instruksi sudah mendekati bahasa sehari-hari, walaupun begitu masih sulit untuk di mengerti karena banyak menggunakan singkatansingakatan seperti STO artinya simpan (singkatan dari STORE) dan MOV artinya pindah (singkatan dari MOVE).Yang tergolong kedalam bahasa ini adalah Assembler, ForTran (Formula Translator).

o High Level Language, merupakan bahasa tingkat tinggi yang mempunyai ciri mudah dimengerti, karena menggunakan bahasa sehari-hari, seperti BASIC, dBase, Visual Basic, VB.Net dll.


3. Brainware (User),

User adalah personel-personel yang terlibat langsung dalam pemakaian komputer,seperti Sistem analis, programmer, operator, user, dll. Pada organisasi yang cukup besar, masalah komputerisasi biasanya ditangani oleh bagian khusus yang dikenal dengan bagian EDP (Electronic Data Processing), atau sering disebut dengan EDP Departemen, yang dikepalai oleh seorang Manager EDP

Kesimpulan
jika kita mau belajar komputer lebih baik jika mengetahui komponen yang terdapat di dalamnya

Referensi
https://id.wikipedia.org/wiki/Komputer










Read More

CARA INSTALL WINBOX V3.7 DI LINUX MINT 17,3

PENGERTIAN
BAGI PARA PENGGUNA LINUX TENTUNYA HARUS MENGINSTALL WINBOX JIKA INGIN MENSETTING MIKROTIK YA KARENA WINBOX ITU UNTUK WINDOWS JADI KITA TERLEBIH MENGINSTALL WINE DAN WINE ITU APLIKASI YANG DIGUNAKAN UNTUK MENJALANKAN APLIKASI-APLIKASI WINDOWS DI LINUX

LATAR BELAKANG
SAYA INGIN BERBAGI CARA UNTUK INSTALL WINBOX DI LINUX UNTUK KALIAN YANG BARU BELAJAR LINUX

TUJUAN
MEMBANTU KALIAN YANG BELAJAR LINUX DAN INGIN TAHU  CARA MENGINSTALL WINBOX DI LINUX

ALAT DAN DAN BAHAN
KOPUTER/LAPTOP YANG YANG MENGGUNAKAN OS LINUX TENTUNYA
DONWLOAD JUGA WINBOXNYA

JANGKA WAKTU DAN TUJUAN
MUNGKIN UNTUK MENGINSTALL DIBUTUHKAN WAKTU 10 MENIT KALAU SESUAI PROSEDUR

TAHAP PELAKSAAN
OKE PERTAMA KITA INSTALL DULU WINENYA .BUKA TERMINAL
SETELAH ITU KETIK sudo su SETELAH ITU PASTI KALIAN AKAN DISURUH NTUK MEMASUKKAN PASSWORD KOMPUTER

DAN SETELAH DI MASUKKAN PASSWORD KOMPUTER KALIAN DAN AKAN MUNCUL TAMPILAN SEPERTI DIBAWAH INI

SETELAH ITU KETIKKAN apt-get install wine

DAN TUNGGU SAMPAI PROSES INSTALASI SELESAI.

SELANJUTNYA MENGINSTALL WINBOXNYA
       KETIKKAN PERINTAH sudo su LAGI

KEMUDIAN KETIKKAN PERINTAH
cd Downloads(buka direktory dimana kalian menyimpan file winboxnya)
KEMUDIAN
wine winbox\(1\).exe



DAN SETELAH ITU TUNGGU SAMPAI MUNCUL TAMPILAN SEPERTI DIBAWAH INI

DAN PROSES INSTALLASI SELESAI

KESIMPULAN
 JADI KESIMPULANYA JIKA INGIN INSTALL WINBOX INSTALL WINE DULU.

REFERENSI
https://www.winehq.org/



Read More
